丰田看板的解剖

虽然丰田没有发明拉动系统，但他们确实发明了看板，这是一个使用纸卡（以及后来的其他形式的信息）为大规模生产商品创建拉动系统的天才想法。我最近能够拍到丰田看板的照片，我想向你展示和解释它们。

Introduction

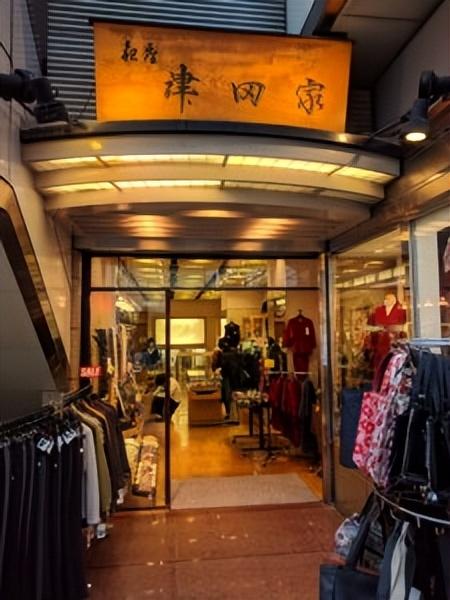

看板（看板）这个词现在通常被翻译为“卡片”，但最初它的意思是写有地点名称（例如商店名称）的招牌。这张图片显示了东京银座一家高档商店的看板。

然而，在精益制造中，看板现在是指附加在零件或产品上的一点信息，这些信息在零件使用后开始补充。本帖子详细介绍了丰田看板的细节，作为插图示例。就内容而言，它可能最接近我在看板卡片设计上的帖子。

现代丰田看板

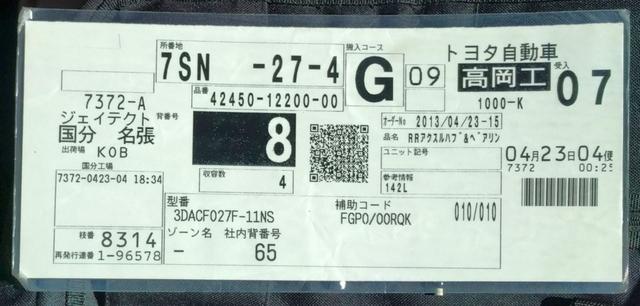

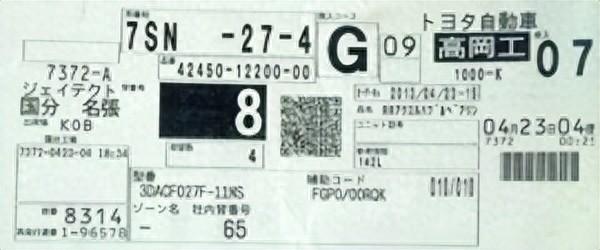

这是一张丰田看板的照片。在丰田的一次工厂参观中，我获得了拍摄这张照片的许可。纸张宽约210毫米，高约100毫米，就像一张A4纸切成三部分。这里的卡片是层压的，但在工厂里，它们通常是使用夹子附着在盒子上的简单打印件，或添加到附着在材料上的文件夹中。特别是对于供应商的货物，这些卡片每次使用时都会重新打印。让我们更深入地挖掘卡片。

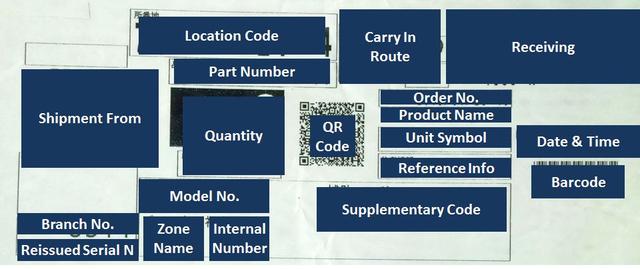

这张卡片包含许多元素。我已经翻译了卡片的不同区域并解释了它们（尽管一些内部代码对我来说仍然是一个谜）。下图显示了一般区域，详细说明如下。

产品相关信息

Part Number

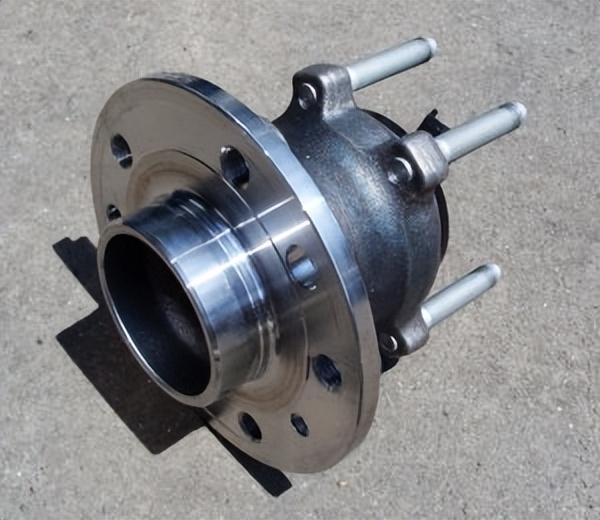

（品番 hinban）：产品的零件编号，此处为42450-12200-0，代表丰田后轮毂。这是与此处所示的类似产品，尽管此图像是欧宝Vectra的。

产品名称（品名 RRアクスルハブ&ベアリン hinmei akusuruhabu&bearin）：这个看板代表的产品是轴轮毂和轴承。

单位符号（单位符号 unitto kigo）：添加单位的位置（例如，升或千克）。这里留空，因为看板数量是分块的。

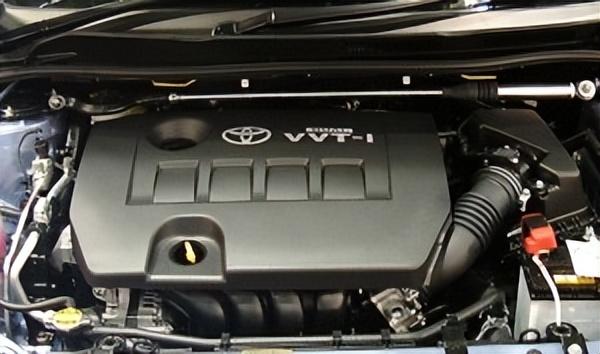

Toyota ZR engine

参考信息（参考情報 sankō jōhō）：有关产品的附加信息，此处为142L。这似乎是Toytoa Auris、Yaris、Corolla等车型中使用的丰田ZR发动机的丰田内部代码。

型号（型番 kataban）：型号为3DACF027F-11NS，是角接触球轴承的型号。枢纽单元。完成。

Source Information

Shipment from

（出荷场：7372-A ジェイテクト国分名張 JTEKT Kokubu Nabari）：这些物品似乎是从汽车供应商JTEKT的Kokubu工厂发货的，JTEKT是丰田Keiretsu（企业集团）的一部分。例如，它们提供转向系统和传动系统组件。Kokubu工厂在大阪附近，这意味着到高冈工厂至少需要三个小时的车程。按照丰田的标准，这相去甚远。发货下方的代码，7372-0423-04 18:34，包含4月23日的日期，与卡片右侧的日期相匹配。

分支号（枝番 edaban）：8314，可能是JTEKT工厂内位置的内部代码。

目的地信息

接收（受入：丰田汽车 07 ukei：Toyotajidōsha, Takaoka Ko 1000-K 07）：该卡的目的地是丰田汽车公司的高冈工厂，位置1000-K 07。

Carry In Route（搬入コース Han'nyū kōsu）：这里是G 09，丰田内部路线代码。

位置代码（所番地 tokoro banchi）：在这种情况下是7SN-27-4。

看板相关信息

数量（収容数 Shūyō-sū）：八个容器，每个容器包含四个部分。

重新发行的序列号（再発行連番 Sai hakkō renban）：可能是看板的序列号，1-96578。

订单号（オーダーNo订单号）：订单号为2013/04/23-15，表示它于2013年4月23日订购，可能是供应商JTEKT当天的第15个订单。

日期和时间（4月23日04便 7372 00:25 4 gatsu 23 nichi 04 ben）：卡片的日期和时间，说明4月23日上午00:25。还有额外的服务编号04和7372，我不确定它们是什么意思。

Additional Information

QR Code: 丰田内部扫描的内部代码。如果有人感兴趣，这里的代码包含152字节，并显示“JT7372AKOB 1000K07 10042304092013042315 Z5760 84245012200000000040FTP342 83147SN -27-4 2。”您可以在此二维码中再次找到许多其他信息。二维码是由丰田集团旗下的电装公司于1994年开发的。它被设计成防污。它还帮助丰田以机器可读的形式存储看板上的所有信息，因为最后，在切换到二维码之前，他们需要在看板上输入九个不同的普通条形码。

Barcode: 奇怪的是，条形码似乎不包含任何信息。也许是一个历史性的“剩菜”？

Zone Name（ゾーン名 Zōn-mei）：不确定这是为了什么，但无论如何它没有被使用。

Company Internal Number （公司内部背号 Shanai sebangō）：更多在丰田内部使用的信息。内部编号是65。

Supplementary Code （补助コード Hojo kōdo）：再次，不确定这个FGPO/OORQK 010/010代表什么。

Old Toyota Triangle Kanban

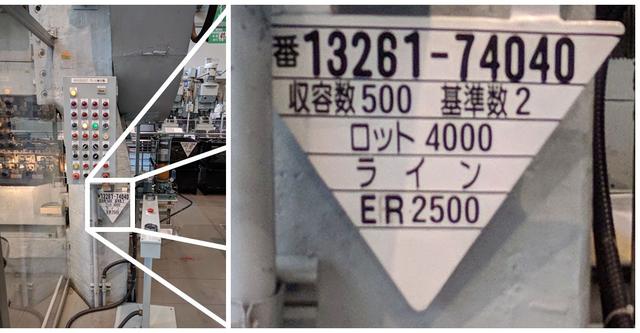

这是在冲压机上原位的丰田三角形看板，也是特写。这是一个旧型号，没有条形码，在丰田工业和技术纪念博物馆展出。它包含的信息较少，但仍然可以作为看板。让我们从上到下浏览一下：

Part Number （货号；Hinban）：产品的零件编号，此处为13261-74040。文本的第一个字符在图像中不可见，因为看板挂在管道后面，但它与上面的现代看板相同。他们指的是冲压钢件。Quantity (収容数; Shūyō-sū): 每个容器要有500件。

Reference Number (基準数; Kijun-sū): 当库存达到这个水平时，使用看板开始复制。数字2代表两个容器，或1000个零件。此信息是三角形看板独有的，在其他类型的看板上找不到。在丰田，这有时也被称为订购点（発注点；hotsuchuu-ten）。

Lot (ロット; Rotto):产量为4000，当三角形看板信号再现时，将制作4000件，相当于八个容器。

Line (ライン; Rain): 这个看板是给机器ER2500的

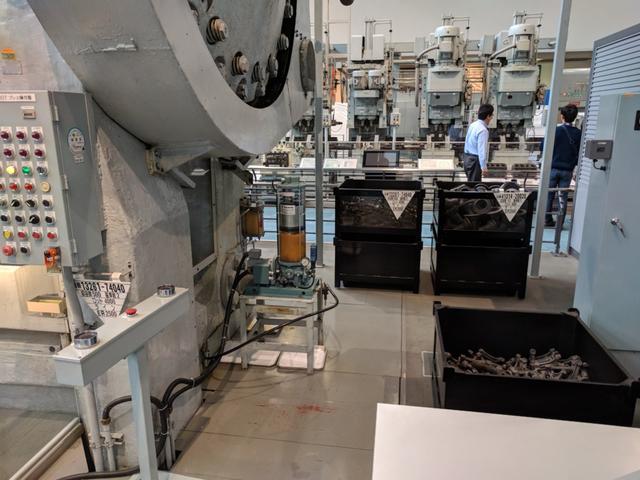

在下图中，您可以再次看到左下角的看板，以及背面的两种不同零件类型的两种接收材料供应（500根连杆为13261-740，60个法兰为41314-2020），两者都由ER2500机器制造。

好吧，现在丰田看板卡上有很多细节。对于实际的看板卡设计，我想向您推荐我之前关于看板卡设计的帖子，但我希望这篇文章有助于满足您对丰田如何完成的好奇心。现在，出去，让你的零件流动，并组织你的行业！
