在深入了解实现方法之前,先看看下面vlog视频呈现的实际效果。


不再被门禁卡支配是一种什么体验?-视频效果


~~~~原创作品,喜欢请关注 干货持续上新~~~~


-----遇到了哪些情景让我们有改造可视门禁的冲动?------------------

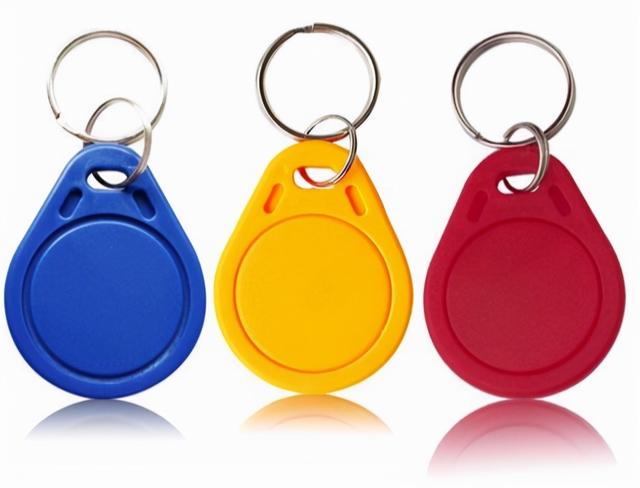

  1. 出门身上要一直带着门禁卡,自从用了智能锁以后,这是唯一还要一直带在身上的小东西,忘带进门又碰到家里没人就得等好心人开门;
  2. 打游戏正酣外卖小哥按楼门门禁,起身开门;
不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

秉持懒到极致的理念,小治终于决定对可视门禁动手了,让它也加入到米家平台,实现更深度的智能联动。

[心]注意: 方法适合有一定基础的人群

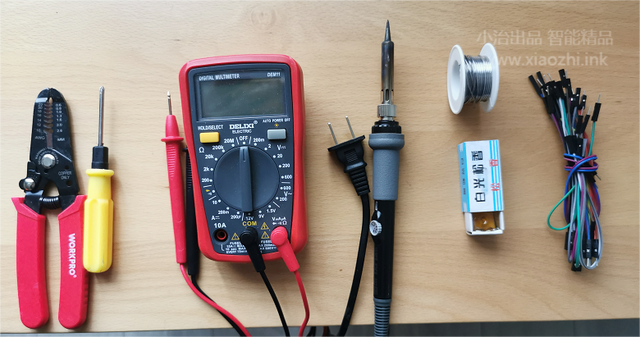

-----需要准备的工具-----------------------------

1. 万用表;

2. 焊枪、焊锡;

3. 各型号螺丝刀;

4. 剥线钳;

5. 杜邦线若干;

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

-----在开始拆可视门禁之前,确认下面几点-------------------------------

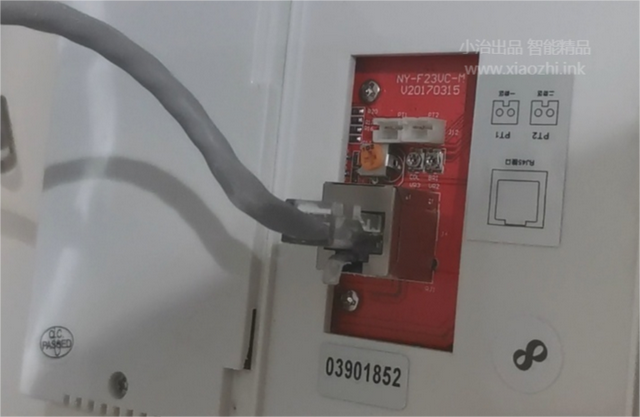

1. 家里的可视门禁是通过什么线连接的,一般是一根网线连接;

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

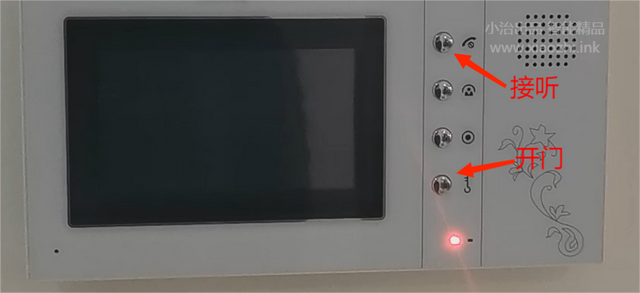

2. 如果楼下有人按房号,人在可视门禁上的按钮操作顺序是什么的。一般是按一个键打开对讲,然后再按另一个键打开楼门;

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

3. 最好能找到可视门禁的说明书,想办法找到网线的8根线的接口定义。

搞清楚接口定义主要是为了找到供电口,可以一劳永逸的给智能设备供电,如果觉得用电池也可以,那就更简单了。

4. 搞清楚开门的的焊点。

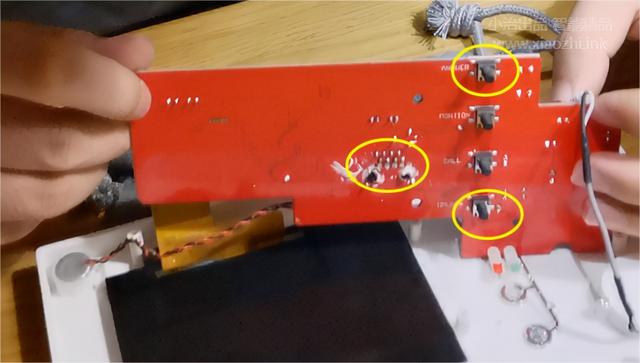

如下图,圈出来的8个焊点就是网口在板子的反面焊点,另外两个圈出来的节点就是通话和开门的按键。

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

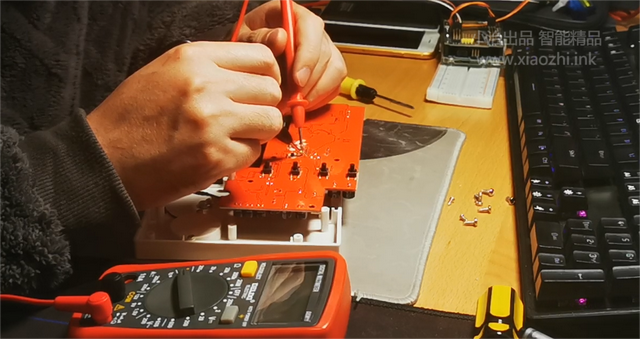

不要急,用万用表测一遍,确认电源的焊点及正负极(一般为12VDC),确认按键松开和按下时的工作状态是否为通断

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

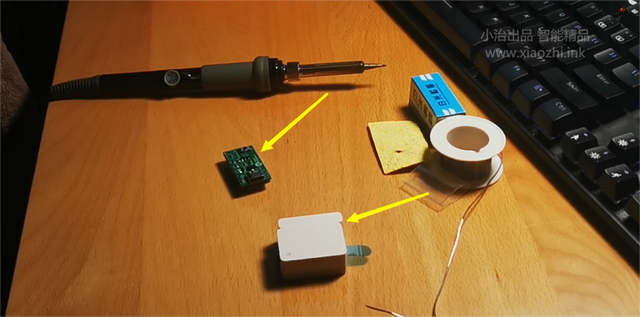

接下来要用到的两种模块,一个是门磁,一个是米家5-12V蓝牙mesh通断器。

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

实现方法也有好几种:

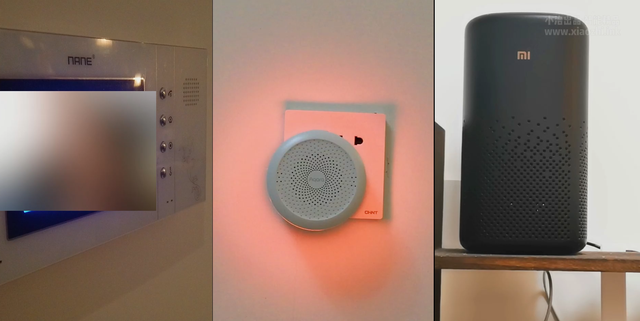

  1. 简单一点的,半自动的,有人按楼下门禁,我们在屋内唤醒小爱音箱开门、或者手机开门,或者联动个无线开关开门。这种方法则不需要门磁(门磁是自动识别楼下有人按门禁用的)。同时米家通断器我们也可以不用从门禁的网线上取电,而直接用电池供电。这是最省事的办法。
  2. 全自动的,米家通断器从门禁的网线电源上取电,门磁用电池(唯一问题就是过两年电池没电要换);
  3. 全自动,通断器和门磁均从门禁电源上取电,一劳永逸。我采用的这个方法,但难度较大,这里不主说,只说方法B.

-----准备就绪后,接下来就是要实操的环节了-----------------

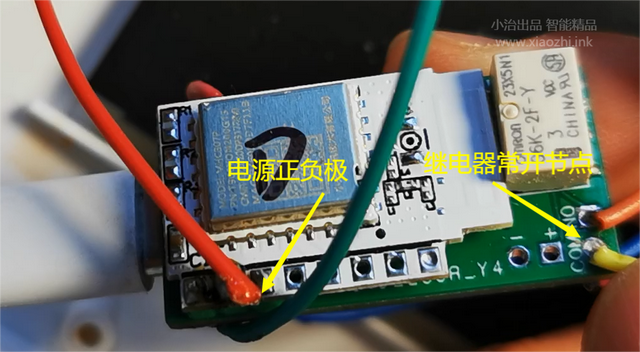

首先,把米家通断器(需要2个,一个开通话,一个开门)的12V电源输入正负极用杜邦线和门禁主板的电源正负极对应焊接以取电;

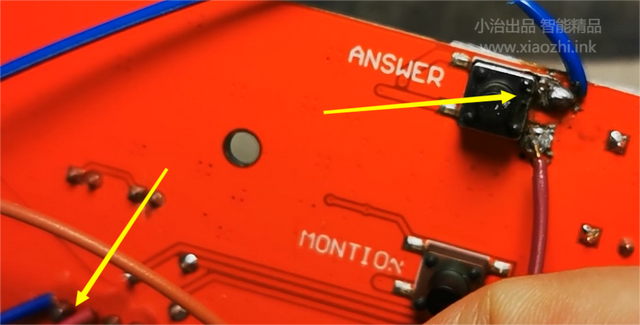

然后, 把米家通断器的继电器输出端分别焊接在通话按键和开门按键的焊点上,如图:

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

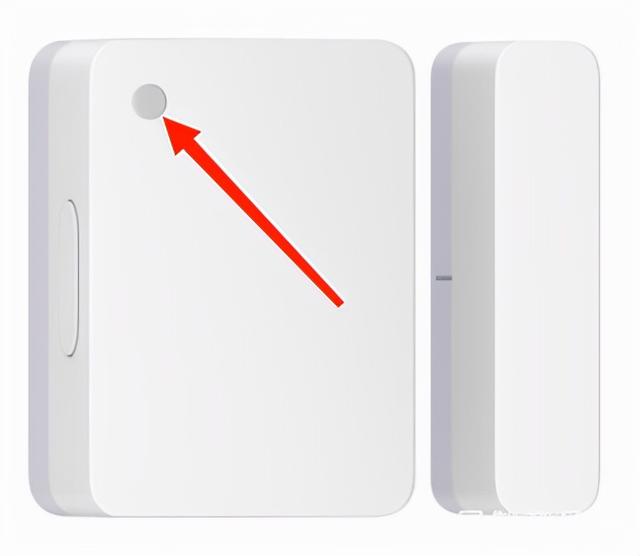

接下来把门磁拆开,外壳不要了(太大,装不进去)。2代米家门磁有光线明暗检测并做为判断条件的,所以简单方法是用这个功能。改造门磁的霍尔开关需要剪焊脚引焊线,非专业操作不了,这里不讲。

接着找到可视门禁在楼下有人按时,灯光的变化,一般是屏幕亮起,还有一个指示灯亮起,这个时候就是考验技巧的时候了,把门磁这个检测光线的位置放置到可视门禁的发光区,并固定好。我放置到了按门禁亮灯的这个地方。如最终的图示。

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

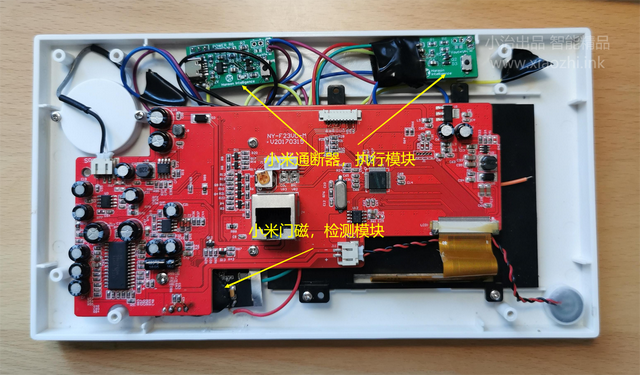

最后焊接完成后,把线顺一下,把模块放置到空间较大的地方:

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

所有硬件操作完成后,全部装回去。

-----APP里编写逻辑-----------------------------

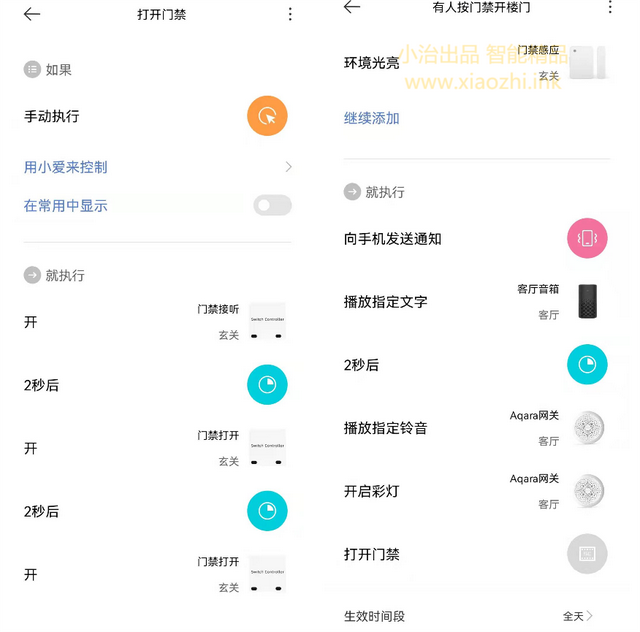

先做一个手动场景,再做一个自动场景。

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

这样下来,就完成了,测试一下吧。

不再被门禁卡支配是一种什么体验?百元智能产品爆改门禁图文教程

实现的效果,门禁卡直接扔了!

1. 楼下按门禁,不管家里有没有人,自动开;

2. 楼下按门禁,可以语音唤醒小爱开门;

3. 楼下按门禁,在APP里关联一个无线智能开关,通过按开关开门;

4. 楼下按门禁,远程开门;



~~~~原创作品,喜欢请关注 干货持续上新~~~~
